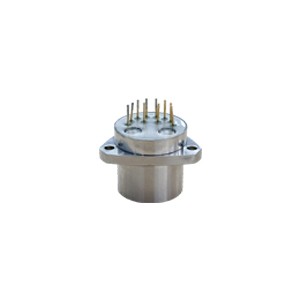

ER-GSJ-18 高性能石英加速度计(Ф18.2)
介绍
ER-GSJ-18 高性能石英加速度计，是一款体积更小的石英加速度计，不仅可用于惯性测试，还可用于静态和动态加速度测量。此外，该加速度计内置温度传感器，操作人员可利用其补偿零偏和标度因数参数，以降低温度因素的影响。
应用
高性能石英加速度计除了广泛应用飞机、船舶、车辆等导航系统外，还广泛应用于汽车、医疗和科研领域。在科学研究领域，它们可用于研究地震、地壳运动、宇宙学和微重力环境。
技术参数
参数 | ER-GSJ-18-1 | ER-GSJ-18-2 | ER-GSJ-18-3 |
量程 | ±60g | ±60g | ±60g |
阈值/分辨率 | 10μg | 10μg | 10μg |
零偏 | ≤±5mg | ≤±5mg | ≤±8mg |
标度因数 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 1.0±0.2 mA/g |
二阶非线性 | ≤±15μg /g2 | ≤±30μg /g2 | ≤±50μg /g2 |
0g 4小时短期稳定性 | ≤15 μg | ≤30 μg | ≤50 μg |
1g 4小时短期稳定性 | ≤15 μg | ≤30 μg | ≤50 μg |
· 零偏重复性 | ≤15 μg | ≤30 μg | ≤50 μg |
标度因数重复性 | ≤15ppm | ≤30 ppm | ≤50ppm |
二阶非线性重复性 | ≤±15μg /g2 | ≤±30 μg /g2 | ≤±50 μg /g2 |
零偏温度系数 | ≤±15 μg /℃ | ≤±50 μg /℃ | ≤±80 μg /℃ |
标度因数温度系数 | ≤±15 ppm /℃ | ≤±80 ppm /℃ | ≤±100 ppm /℃ |
噪声 | ≤5mv | ≤8.4mv | ≤8.4mv |
固有频率 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
带宽 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
振动 | 10g(20-2000Hz) | 10g(20-2000Hz) | 10g(20-2000Hz) |
冲击 | 150g, 0.5ms, 1/2sin | ||
工作温度 | -40~+80℃ | -40~+80℃ | -40~+80℃ |
储存温度 | -60~+120℃ | -60~+120℃ | -60~+120℃ |
供电电压 | ±12~±15V | ±12~±15V | ±12~±15V |
电流 | ≤±20mA | ≤±20mA | ≤±20mA |
尺寸 | Ф18.2X24mm | Ф18.2X24mm | Ф18.2X24mm |
重量 | ≤30g | ≤30g | ≤30g |
尺寸
电气接口
伺服电路电气接口关系见表1。引出端排列及说明应符合图1的规定。引出端排列为仰视图（管脚向上）。
表1 伺服电路电气接口关系
引出端 序号 | 符号 | 引出端功能 | 引出端 序号 | 符号 | 引出端功能 |
1 | ML | 信号输出端 | 6 | Tse | PT1000第一端 |
2 | MH | 电流测试端 | 7 | C ext1 | 差动电容检测端1 |
3 | V- | 负电源端 | 8 | C ext2 | 差动电容检测端2 |
4 | V+ | 正电源端 | 9 | VO- | PT1000第二端 |
5 | GND | 地 | 10 | VO+ | 稳压器正输出端 （+9V） |
