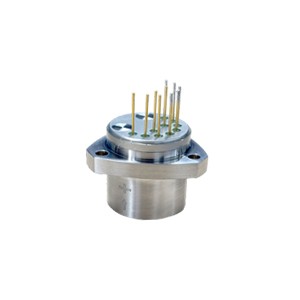

ER-GSJ-25高性能石英加速度计(Ф25.4)

介绍

ER-GSJ-25 高性能石英加速度计具有高可靠性，不仅可用于惯性测试，还可用于静态和动态加速度测量,是一种标准的振动传感器。

特点

采用高质量石英晶体，实现高精度加速度测量，具有极高的可靠性和稳定性。

特殊的柔性结构使其能够适应各种环境条件下的高加速度应用，例如高温、高压和高振动环境。

应用

高性能石英加速度计除了广泛应用飞机、船舶、车辆等导航系统外，还广泛应用于汽车、医疗和科研领域。在科学研究领域，它们可用于研究地震、地壳运动、宇宙学和微重力环境。

技术规格

序号	参数	ER-GSJ-25-1	ER-GSJ-25-2	ER-GSJ-25-3	单位
1	量程	±50	±50	±50	g
2	阈值/分辨率	5	5	5	μg
3	零偏	≤ (±3)	≤ (±5)	≤ (±10)	mg
4	标度因数	1.3±0.2	1.3±0.2	1.3±0.2	mA/g
5	二阶非线性	≤ (±10)	≤ (±30)	≤ (±50)	μg /g2
6	零偏重复性	≤10	≤30	≤50	μg
7	标度因数重复性	≤10	≤30	≤50	ppm
8	二阶非线性重复性	≤ (±10)	≤ (±30)	≤ (±50)	μg /g2
9	零偏温度系数	≤ (±10)	≤ (±30)	≤ (±50)	μg/℃
10	标度因数温度系数	≤ (±10)	≤ (±30)	≤ (±50)	ppm /℃
11	噪声	≤5	≤8.4	≤8.4	mv
12	固有频率	400~800	400~800	400~800	Hz
13	带宽	800~2500	800~2500	800~2500	Hz
14	振动	6g (20-2000Hz)
15	冲击	100g, 5ms, 1/2sin
16	工作温度	-40~+80	-40~+80	-40~+80	℃
17	储存温度	-60~120	-60~120	-60~120	℃
18	供电电压	±12~±15	±12~±15	±12~±15	V
19	电流	≤(±20)	≤(±20)	≤(±20)	mA
20	温度传感器	有和没有两种类型
21	尺寸	Ф25.4X37.7	Ф25.4X37.7	Ф25.4X37.7	mm
22	重量	≤80	≤80	≤80	g

尺寸

电气接口

伺服电路电气接口关系见表1。引出端排列及说明应符合下图的规定。引出端排列为仰视图（管脚向上）。



 表1  伺服电路电气接口关系（AD590）

引出端 序号	符号	引出端功能	引出端 序号	符号	引出端功能
1	ML	信号输出端	6	Tse	自检端
2	MH	电流测试端	7	C ext1	差动电容检测端1
3	V-	负电源端	8	C ext2	差动电容检测端2
4	V+	正电源端	9	VO-	AD590低端
5	GND	地	10	VO+	稳压器正输出端 (AD590高端)

---
