介绍

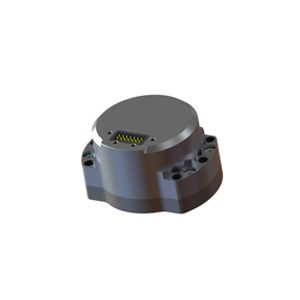

ER-NS-18高精度MEMS寻北仪由三轴MEMS陀螺仪和三轴MEMS加速度计组成，可以测量真北。它具有 5°C 至 55°C 的高质量航向姿态校准,它具有高精度、高可靠性、耐恶劣环境等特点，旨在满足各种市场的应用需求。

特点

尺寸：65*51*35.5

重量：140克

三轴MEMS陀螺仪和加速度计

5°C至55°C温度补偿

高性能航向精度可达 0.5°secψ(1σ)

低功耗和宽电压

耐恶劣环境

应用领域

测井仪器/地质仪器的寻北

先进采矿/钻探设备的指向、转向和引导

初始对准

卫星天线、目标跟踪系统中的方向指向和跟踪

导航级MEMS系统中的制导和导航

精密平台姿态测量和控制

导航级MEMS IMU/INS的精密姿态测量

土地测量中的测北

石油勘探

采矿

性能参数

ER-MNS-18寻北仪性能参数表

型号	ER-NS-18AD	ER-NS-18BD
性能指标	参数
航向精度(1σ，°secψ)	1	0.5
姿态精度(1σ，°)	≤0.3
航向保持时间	20min
姿态保持时间	20min
航向测量范围(°)	0~360
倾角测量范围(°)	-85~85
寻北时间	180s
寻北方式	静态
数据更新率 (Hz)	100
使用环境和电气接口
工作温度(℃)	5~+55
储存温度 (℃)	0~+65
电源 (V)	6~12V DC
功率 (W)	2
通信接口	RS-422
物理特性
尺寸 (mm×mm×mm)	65*51*35.5
重量 (g)	140g

接线定义

连接器型号	引脚	定义
J30J-15ZKP	1	+6~12V
	3	GND
	6	Tx+
	7	Tx-
	8	Rx+
	9	Rx-
	10	GND

尺寸

---
