介绍

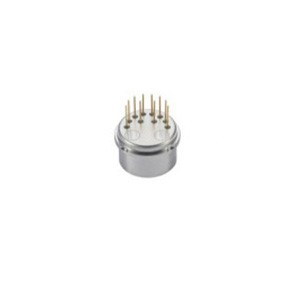

ER-QA-03D系列石英挠性加速度计是一种耐高温振动加速度计，该产品具有优异的重复性、启动性能、耐高温振动和高可靠性，可用于静态试验或动态试验，也是标准的振动传感器。

该产品采用独特的耐高温抗振动设计、封装技术和专用电路，产品的输出电流与被测加速度成正比，提供静态和动态加速度测量，用户可通过计算选择合适的采样电阻，实现高精度输出，并可根据用户需要内置温度传感器，进行偏置和比例因数补偿；降低环境温度的影响。我们可以替代QA650， T185, T160， JAE系列产品，但我们采用双扭矩结构，不同于其他公司的产品，可以使加速度计的偏置和比例系数更稳定，并具有自主知识产权。这款产品从2010年开始推出，至今已经交付了几千台。经过多年的应用，已成为一种成熟的产品，尤其适用于石油钻井的随钻测量。

应用

桥梁、水坝、油井、煤矿等的倾角测试。

高速铁路控制、船舶稳定性控制等。

技术参数

参数	ER-QA-03D01	ER-QA-03D02	ER-QA-03D03
量程	±30g	±30g	±30g
零偏 K0/K1	<10mg	<15mg	<15mg
零偏月综合重复性 σ k0 (1σ, 1个月)	<50µg	<200µg	<200µg
温度系数	<50µg/℃	<100µg/℃	<100µg/℃
标度因数K1	1.1~1.3 mA/g	1.1~1.3 mA/g	1.1~1.3mA/g
标度因数月度综合重复性 σ k1/k1(1σ , 1month)	<80 ppm	<150 ppm	<150 ppm
零偏温度系数 (平均总温度)	<100ppm	<200ppm	<200ppm
安装误差	<1500µrad	<1500µrad	<1500µrad
振动校正误差	<30µg/g 2rms(50-500Hz)	<100µg/g 2rms(50-500Hz)	<100µg/g2rms (50-500Hz)
噪声	<3000µg-rms (0-10000Hz)	<3000µg-rms (0-10000Hz)	<3000µg-rms (0-10000Hz)
工作温度	-55~96℃	-55~155℃	-
冲击	500g 0.5ms	1000g 0.5ms	1000g 0.5ms
振动	25g@30-500Hz	25g@30-500Hz	25g@30-500Hz
分辨率	<10µg	<10µg	<10µg
带宽	>300Hz	>300Hz	>300Hz
电流	＜20mA	＜20mA	＜20mA
功率@ ±15VDC	＜480mW	＜480mW	＜480mW
电源电压	±13 to ±18V	± 13 to ± 18V	±13 to ± 18V
重量	＜55g	＜55g	＜55g
直径	Ф25mm	Ф25mm	Ф25mm
高度	＜21.5mm	＜21.5mm	＜21.5mm
外壳材料	300 系列不锈钢	300 系列不锈钢	300 系列不锈钢

尺寸

电气接口

伺服电路电气接口关系见表1。引出端排列及说明应符合下图的规定。引出端排列为仰视图（管脚向上）。



 表1  伺服电路电气接口关系（AD590）

引出端 序号	符号	引出端功能	引出端 序号	符号	引出端功能
1	ML	信号输出端	6	Tse	自检端
2	MH	电流测试端	7	C ext1	差动电容检测端1
3	V-	负电源端	8	C ext2	差动电容检测端2
4	V+	正电源端	9	VO-	AD590低端
5	GND	地	10	VO+	稳压器正输出端 (AD590高端)

---
