介绍

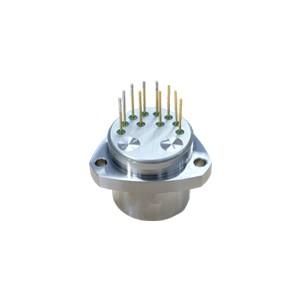

ER-QA-03B型航空航天用宽量程石英加速度计具有宽量程、高精度、高可靠性，不仅可用于航空航天惯性测试，还可用于静态和动态加速度测量。此外，加速度计使用温度传感器，操作员可以使用该传感器补偿偏置和标度因数参数，以减少温度因素的影响。
应用
飞行控制
稳定
飞机导航系统
姿态航向参考系统（AHRS）
地面振动测试（GVT）-风洞测试
技术参数
序号 | 参数 | ER-QA-03B1 | ER-QA-03B2 | ER-QA-03B3 |
1 | 量程 | ±70g | ±70g | ±70g |
2 | 阈值/分辨率 | 5μg | 5μg | 5μg |
3 | 零偏 | ≤±5 mg | ≤±8 mg | ≤±10mg |
4 | 标度因数 | 0.8~1.5 mA/g | 0.8~1.5 mA/g | 0.8~1.5 mA/g |
5 | 二阶非线性 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
6 | 零偏重复性 | ≤10 μg | ≤20 μg | ≤30 μg |
7 | 标度因数重复性 | ≤15ppm | ≤30 ppm | ≤50 ppm |
8 | 二阶非线性重复性 | ≤±10 μg /g2 | ≤±20 μg /g2 | ≤±30 μg /g2 |
9 | 零偏温度系数 | ≤±10 μg /℃ | ≤±30 μg /℃ | ≤±50 μg /℃ |
10 | 标度因数温度系数 | ≤±10 ppm /℃ | ≤±30 ppm /℃ | ≤±50 ppm /℃ |
11 | 噪声 | ≤5mv | ≤5mv | ≤5mv |
12 | 固有频率 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
13 | 带宽 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
14 | 振动 | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
15 | 冲击 | 100g, 5ms,1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
16 | 工作温度 | -40～+80℃ | -40～+80℃ | -40～+80℃ |
17 | 储存温度 | -60~+120℃ | -60~+120℃ | 60~+120℃ |
18 | 供电电压 | ±12~±15V | ±12~±15V | ±12~±15V |
19 | 电流 | ≤±20mA | ≤±20mA | ≤±20mA |
20 | 尺寸 | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
21 | 重量 | ≤80g | ≤80g | ≤80g |
尺寸
电气接口
伺服电路电气接口关系见表1。引出端排列及说明应符合下图的规定。引出端排列为仰视图（管脚向上）。
表1 伺服电路电气接口关系（AD590）
引出端 序号 | 符号 | 引出端功能 | 引出端 序号 | 符号 | 引出端功能 |
1 | ML | 信号输出端 | 6 | Tse | 自检端 |
2 | MH | 电流测试端 | 7 | C ext1 | 差动电容检测端1 |
3 | V- | 负电源端 | 8 | C ext2 | 差动电容检测端2 |
4 | V+ | 正电源端 | 9 | VO- | AD590低端 |
5 | GND | 地 | 10 | VO+ | 稳压器正输出端 (AD590高端) |
