High Performance Dynamic FOG North Seeker

高性能寻北MEMS陀螺仪

ER-MG2-50/100
1.零偏不稳定性：<0.01deg/hr；
2.零偏稳定性(1σ 10s)：<0.05deg/hr；
3.工作温度：-45°C~85°C。

详细介绍

介绍

ER-MG2-50/100 是一款高性能MEMS陀螺传感器，具有0.01-0.02°/小时的零偏不稳定性以及0.0025-0.005°/√小时的角随机游走，专为测井工具/陀螺工具、采矿/钻井设备、无人机发射系统、卫星天线、目标跟踪系统等领域的寻北、指向和初始对准而设计。得益于其高性能，ER-MG2-50/100 还可用于高精度姿态测量、稳定控制、定位、导航级MEMS IMU/INS中的导航、土地测量/移动测绘系统、铁路列车系统等。因此，ER-MG2-50/100 是中低导航级光纤陀螺仪（FOG）和动力调谐陀螺仪（DTG）的最佳替代品，具有寻北、精确姿态测量、惯性定位和导航功能，且具有成本效益高、坚固可靠、体积小、重量轻、功耗低的特点。

ER-MG2-50/100 高性能寻北陀螺仪是一款单轴MEMS角速率传感器（陀螺仪），能够测量最大±100°/s的角速度，并输出符合SPI从模式3协议的数字信号。角速率数据以24位字的形式呈现。

ER-MG2-50/100 专为寻北应用设计。其先进的差分传感器设计能够抵抗线性加速度的影响，使得ER-MG2-50/100能够在极其恶劣的环境中工作，即使存在冲击和振动。

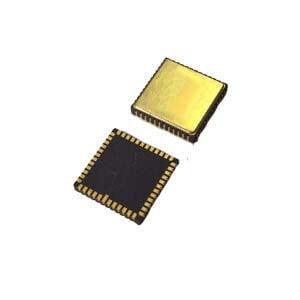

ER-MG2-50/100 采用密封陶瓷LCC表面贴装封装，能够在5V电源和宽温度范围（-45°C至+85°C）下工作。

特点

经过验证的坚固硅MEMS陀螺仪

0.01-0.02°/小时的零偏不稳定性

0.0025-0.005°/√小时的角随机游走

数字输出（SPI从模式）

5V工作电压（4.75~5.25V电源）

低功耗（35 mA）

高抗冲击和抗振动能力

密封陶瓷LCC表面贴装封装（11x11x2mm）

集成温度传感器

符合RoHS标准

应用

测井工具/陀螺工具中的寻北

先进采矿/钻井设备中的指向、转向和引导

初始对准/无人机发射系统

卫星天线、目标跟踪系统中的方向指向和跟踪

导航级MEMS系统中的制导和导航

铁路列车系统中的定向和定位

精密平台姿态测量和控制

导航级MEMS IMU/INS中的精确姿态和位置测量

土地测量/移动测绘系统中的寻北和定位

石油勘探

桥梁、高层建筑、塔楼、大坝监测

岩石和土壤监测

采矿

规格

参数	ER-MG2-50	ER-MG2-100	单位
量程	50	100	deg/s
分辨率	24	24	bits
数据率	2k	2k	Hz
群组延迟	50	20	ms
带宽 (-3dB)	12	12	Hz
25°C下的标度因数	160000	80000	lsb/deg/s
标度因重复性 (1σ )	<50	<50	ppm
标度因随温度变化 (1σ )	300	300	ppm
标度因非线性 (1σ)	<200	<200	ppm
零偏不稳定性	<0.01	<0.02	deg/hr
零偏稳定性(1σ 10s)	<0.05	<0.1	deg/hr
零偏稳定性(1σ 1s)	<0.15	<0.3	deg/hr
零偏重复性 (1σ)	<0.1	<0.1	deg/hr
角随机游走	<0.0025	<0.005	°/√h
温度误差 (1σ)	3	3	deg/Hr
零偏温度变化，校准后 (1σ)	<0.1	<0.3	deg/Hr
噪声峰值	±0.002	±0.003	deg/s
G值灵敏度	<0.5	<1	°/hr/g
振动整流误差	<0.5	<1	°/hr/g (rms)
启动时间	1	1	s
传感器谐振频率	11~13		K
环境、电源和物理特性
冲击 (带电)	1000g, 1ms, 半正弦波
冲击(不带电)	10000g, 1.0ms, 半正弦波
振动 (运行)	12grms, 20Hz to 2KHz 随机振动
工作温度	-45°C~85°C
最大存储（不带电）温度	-55°C~125°C
电源电压	5±0.25V
电流消耗	40mA
同步模式	默认内部同步模式，可选外部同步模式
