介绍

光纤陀螺寻北仪（以下简称陀螺寻北仪）主要用于快速自主确定真北方向。通过高精度光纤陀螺获取地球自转角速率，将地球自转角速率信号进行解算，计算出陀螺主轴与地球真北向的夹角，为载体提供方位信息。无需依赖卫星信号，能在封闭或复杂环境中提供精准真北方向基准。

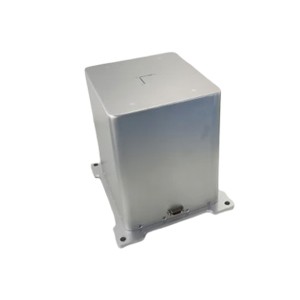

ER-FNS-02系列单轴光纤陀螺寻北仪主要由高精度单轴光纤陀螺、高精度转位机构、数字信号处理单元和其他各机械部件的机构组成。

应用领域

l 高精度大地测量：偏远地区（山区、沙漠）、无卫星信号区域的地形测绘，大地控制点的方位标定，替代传统光学经纬仪；

l 精密设备校准：雷达天线、卫星接收天线的安装校准，确保设备基准轴与真北方向一致；

l 精密测量实验：量子物理、天体物理实验中的方向基准，保证实验装置的姿态稳定性与数据准确性；

l 隧道工程：隧道掘进机（TBM）的精准定向，尤其是长距离隧道（如高铁隧道、城市地铁），地下封闭环境下控制掘进方向，避免偏差。



性能参数

产品型号	ER-FNS-02A	ER-FNS-02B	ER-FNS-02C
寻北精度	0.02°secψ	0.06°secψ	0.1°secψ
姿态精度	0.02°	0.06°	0.1°
寻北测量范围	0°~360°
姿态测量范围	-15°~+15°
寻北时间	3分钟
电压和环境
工作温度	5℃~+55℃
供电	DC12V~28V
功耗	≤30W
输出接口	RS422
物理特性
外形尺寸 (mm)	220×200×215
重量 (kg)	≤10kg



外形尺寸

---
